牆面隔熱、西曬牆隔熱

❙ 牆面隔熱隔音改善：







幼稚園必須注重孩子的健康、安全與學習環境舒適度。

熱盾材質健康環保可回收， 無致癌物、無毒、無揮發性化學氣體。

採用阻燃編織布&阻燃配方蜂巢氣泡複合最高質量的結構性聚合物，

在裝潢夾層中可阻隔94%幅射熱、傳導熱，且可防止火焰持續蔓延。







❙ 工法圖示意:



西曬牆隔熱_輻射柵欄特點:

1. 熱盾_獨特淋膜貼合,炫金表層,超強防腐蝕耐酸鹼,
優異的耐候性能,結構紮實,不易破裂。

2. 鋪設在建物牆體，阻隔熱源噪音穿透牆面，
大幅降低空調冷卻成本，達到節能減碳的效果。

3.提供對熱幅射、傳導熱、熱對流、濕度、噪音的阻隔屏障,是建築隔熱和節能表現最好的產品。









施工過程:





熱盾隔熱隔音毯依牆面現況裁切尺寸





熱盾貼合於石膏板上











牆面 C型鋼的空隙為空氣層,熱盾+9mm 防火石膏板覆蓋牆面!







♦ 熱盾隔熱毯固定於牆面C型鋼上















阻隔 [牆面] 的熱傳導 [ 溫差11度 ]

隔熱效果明顯

大幅降低空調冷卻成本，達到節能減碳的效果。

❙ 西曬牆隔熱改善需求 ：

晟眾有限公司，塑膠射出模具設計、製造、 鋅鋁壓鑄模具及成品設計及製造螺絲螺帽五金設計。因全球暖化造成台灣夏季平均溫度上升， 導致廠房內夏日溫度不斷升高而影響員工的生產能力下降，即使每個工作岡位都配置電風扇，廠房內電風扇所循環流動的風都是熱風，主要傳導熱，導致室內二次輻射熱。

使用材料 ：「熱盾_節能毯」
熱輻射反射率 :  94%  實驗室測報
熱傳導率〔K值〕 :  0.0303 (w/m‧K)  SGS
熱貫流率〔U值〕 :  0.58 (w/m2.k)














❙ 安裝工法示意 :












西曬牆_輻射柵欄 :


1.
熱盾_長期穩定的斷熱效果與高性能熱阻值,是市售..其他隔熱材料達不到的。


2.
熱盾_獨特淋膜貼合,炫金表層,超強防腐蝕耐酸鹼,優異的耐候性能,結構紮實,不易破裂。


3.
熱盾_鋪設在建築物牆體形成斷熱反射層，將熱能阻絕在建築物之外，大幅降低空調冷卻成本，達到節能減碳的效果。


4.
提供對熱幅射、傳導熱、熱對流、濕度、噪音的阻隔屏障,是建築隔熱和節能表現最好的產品 。











❙ 施工案例  :





 安裝熱盾前

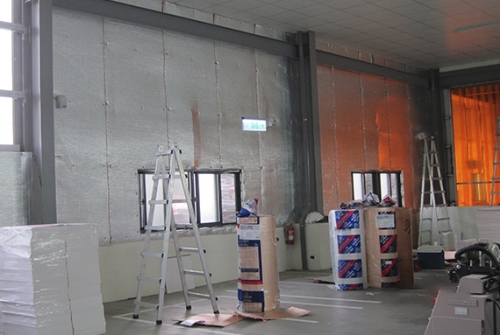

「熱盾」牆面安裝 !!
















❙ 隔熱效益  :





改善前 牆面溫度: 40.2°C







改善前 牆面溫度: 42.0°C









改善後 牆面溫度: 34.5°C





改善後 牆面溫度: 34.3 °C



(因天候與環境因素，安裝工法不同，每一個案改善後溫度差不盡相同)

❙ 南部精密廠房 廠房隔熱改善



位於南部精密廠房，為精密螺絲製造廠，有溫度控制的需求。鐵皮屋廠房的屋頂，西曬牆熱源都很嚴重，全球暖化，廠內溫度變化極大，悶熱的工作環境使生產的劣率上升，也提高空調的使用量， 造成全廠成本上升。




❙ 安裝工法示意 :








1. 熱盾隔 熱隔音毯_長期穩定的斷熱效果與高性能熱阻值, 是市售..其他 隔熱材料達不到的。
2. 熱盾隔熱隔音毯_獨特淋膜貼合,超強防腐蝕耐酸鹼,優異的耐候性能, 結構紮實,不易破裂。
3. 熱盾_鋪設在建築物西側牆體&輕鋼架上，將熱能與屋頂噪音阻絕 在建築物之外，阻斷夾層上，空氣熱對流與金屬框架熱傳導， 大幅降低空調冷卻成本，達到節能減碳的效果。
4. 提供對熱幅射、傳導熱、熱對流、濕度、噪音的阻隔屏障,是建築隔熱 和節能表現最好的產品 。









❙ 使用材料 :







「熱盾_隔熱隔音毯」
熱輻射反射率 : 94% 實驗室測報
熱傳導率〔K值〕 : 0.0395 (w/m‧K) SGS
熱貫流率〔U值〕 : 0.58 (w/m2.k)






❙ 施工過程 :


↓ 輕鋼架上 :





塑膠模具製造廠，鐵皮屋廠房熱源都很嚴重







熱盾節能毯，在常溫下即可施工，無毒、無環境汙染







↓ 西曬牆體 :





西曬牆熱源都很嚴重，全球暖化，廠內溫度變化極大







大幅降低空調冷卻成本，達到節能減碳的效果








❙ 隔熱效益：安裝前/後之環境，熱像儀實測 :






Before 熱傳導>悶熱







金屬輕鋼框架 〈熱橋~傳導熱量〉38℃











After 阻斷熱>舒適







內部 27℃






❙ 節能分析  :








改善後溫度測試，由建築物內部測試，阻隔熱輻射&熱傳導的效益。
改善前，平均溫度 38℃
「熱盾」改善後，平均溫度27℃
鐵皮屋頂改善溫差11℃

(因天候與環境因素，安裝工法不同，每一個案改善後溫度差不盡相同)
