貨櫃屋隔熱

❙ 貨櫃屋隔熱驗證 ：

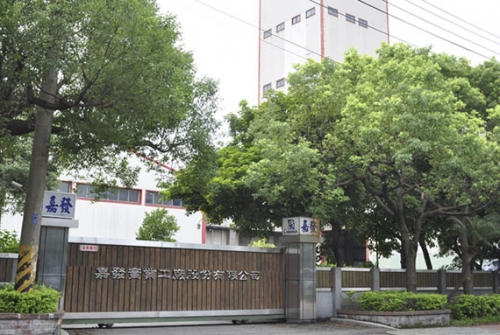

嘉發成立於1973年為台灣第一家民營不銹鋼專業冷軋廠，

率先引進國內外精密冷軋與裁剪設備
立足於台灣致力成為專業的不銹鋼冷軋工廠，
專精於BA光輝退火產品以及極薄精密不銹鋼帶，
同時具備分條切板等加工能力，
提供海內外客戶具有競爭力的產品。
因應新廠建設隔熱需求，
為確定「熱盾」節能毯隔熱效果，
先施作於同為鐵皮製成之貨櫃。
於廠內同一地點與時間下，2個貨櫃進行測試!!














❙ 測試過程 : 楊梅-嘉發工業廠內



2個20呎貨櫃 同時間&同地點

 測試地點 : 嘉發工業廠內 楊梅.幼獅
測試時間 : 2014-04-10 早上0930 ~ 中午1330
測試方法 :
A櫃驗證組 (覆蓋熱盾)>貨櫃密閉 // B櫃對照組 >貨櫃密閉
溫度計 :
密閉的貨櫃內部中間位置吊掛測溫器，向下懸空10CM
隔熱效益測試 : 貨櫃密閉 4小時後開櫃
檢測人員 : 廠務經理-資材課-採購部-工務部 (熱盾公司人員)












對照組


B貨櫃  310028





實驗組


A貨櫃  135028















吸收>熱幅射 32℃







反射>熱幅射 18℃















吸收熱 37℃







反射熱 15℃















對照組 B貨櫃 310028

鐵皮吸收熱









實驗組A貨櫃 135028

熱盾阻隔熱















貨櫃鐵皮持續吸收熱 達 57℃







熱盾阻隔熱-貨櫃鐵皮改善 27℃















貨櫃高溫體驗 - 廠務經理







貨櫃舒適體驗







貨櫃封閉4小時後~開櫃測量內部溫度並核對(溫度計)

  貨櫃隔熱降溫差 30 ℃，熱盾阻隔率 94 %









❙ 測試溫度曲線與記錄圖 ：

隔熱測試 : 20尺密閉的貨櫃

測試人員 : 廠方與熱盾公司

測試時間 : 2014-04-10  -早上09:30 ~中午13:30


從上面二個圖表中可看出，日照溫度與貨櫃溫度變化…
隨著日照溫度升高(代表輻射熱量增加)*B櫃>鐵皮貨櫃受〈輻射熱〉照射後，
快速傳導熱量，產生所謂〈熱傳導〉現象，
將熱量傳導至貨櫃內部加熱空間溫度。
*A櫃>鐵皮貨櫃受〈輻射熱〉照射後，熱盾表面〈反射輻射熱，阻隔熱傳導〉阻斷熱量傳遞!!密閉貨櫃內保持常溫狀態，不受日照輻射熱影響。

(因天候與環境因素，安裝工法不同，每一個案改善後溫度差不盡相同)








❙ 貨櫃屋隔熱應用案例 :




OXON 遊戲公司

貨櫃屋x辦公室     14個 40呎貨櫃



















貨櫃隔熱 溫度控制､空調節能




阻隔貨櫃屋頂、牆面與貨櫃框架的熱橋-高溫熱傳導&濕氣滲透、冬天降低內部熱損失。

熱盾節能毯高性能熱阻隔控溫層，消除貨櫃鐵皮內外溫差形成的冷凝的風險

安裝熱盾隔熱節能毯-有效降低全年空調設備冷卻負荷&顯著減少空調電力使用。





❚ 熱盾大氣泡隔熱隔音毯

材料結構強韌平整、包覆性強 (施工簡易)

抗穿刺密度經緯編織、抗撕裂、耐摩擦性、乾燥分離抗性強、不會開裂、不破損。




















❙ 貨櫃屋施工方式



因環境需求不同，隔熱工法不盡相同，可分為以下方式

施作於貨櫃屋內














施作於裝潢夾層

使用德國紅膜技術-HR 雙面耐高溫感壓膠

HR 耐高溫感壓雙面膠帶-可間隔 30CM貼附使用(德國技術)長期高溫潮濕環境下不脫膠

熱盾節能毯-按貨櫃隔熱施工剪裁對應長度

四周框架需重疊搭接10CM 隔熱保溫效果強，緊密的阻隔熱源&濕氣滲透

丈量屋頂與牆面長度，屋頂長度需向下反摺搭接






施作於貨櫃屋戶外













屋頂設計成雙層屋頂

將隔熱毯放置於貨櫃屋頂，與外鋼板之夾層，留設空氣層，在夾層中鋪設熱盾高反射率隔熱毯，阻隔屋頂受陽光輻射照射吸熱後向內部的熱傳導〪






❙ 熱像儀實測-隔熱效益驗證 :





改善前 63.5℃    幅射熱量_向下傳導















改善後   29.44℃   熱像儀進行溫度驗證











   改善 貨櫃熱傳導   內部溫差 30 ℃





(因天候與環境因素，安裝工法不同，每一個案改善後溫度差不盡相同)

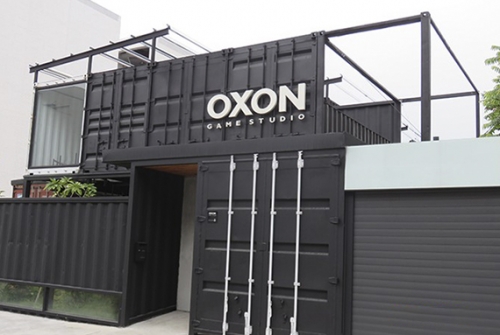

❙ OXON奧可森遊戲公司貨櫃隔熱



貨櫃辦公室








「環境保育與永續經營」
是現今社會必執行的概念。
業者是利用現有12個40呎貨櫃再造，組合成的休閒辦公室，玻璃採光，環境綠化，從照片可看出業者非常重視此議題。然而貨櫃屋也容易吸收熱源，隔熱是必要執行的項目。

「熱盾」無毒_無致癌物_安全環保可回收，長期高溫的環境下不會脆化分層，不會分解出有害化學物質，可提供隔熱節能方案。











舒適有質感的環境

想打造休閒舒適有質感的環境，從人的感官開始著手。裝潢設計可創造風格，是視覺饗宴;而體感舒適,溫度是重要因素之一。

現代空調設備與風扇已是降溫必備品，
而熱盾可隔絕掉建築外殼的熱輻射與熱傳導，
可幫助製冷設備與通風設備降低能耗，
且創造更舒適的環境。











❙ 貨櫃隔熱溫度控制､空調節能





熱盾隔熱節能毯安裝於屋頂夾層內，外隔熱 . 內保溫







持久穩定反射與阻隔二次輻射高品質的耐候性工法，加乘整體斷熱效益












❙ 隔熱效益

• 本案採用雙層屋頂工法





改善前   幅射熱量_向下傳導





OXON 奧可森遊戲公司 貨櫃屋x辦公室









熱像儀進行溫度驗證 改善後平均 29.44 ℃









(因天候與環境因素，安裝工法不同，每一個案改善後溫度差不盡相同)

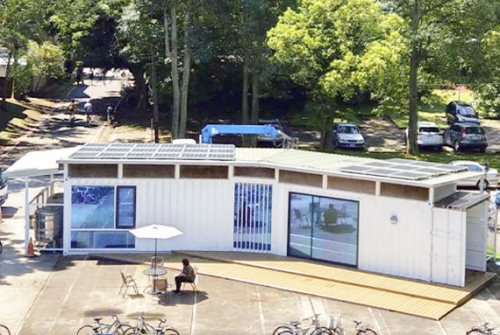

❙ 貨櫃屋隔熱_中央大學白色能源屋:







這個示範住宅是由利用國家型能源計畫NEP-II的計畫補助，以中央大學「可置換式低碳排智慧建築計畫」建構而成，
之後再由桃竹苗推動中心投入資源將其做為能源實踐基地的場域，基地名稱為「白色能源屋」。
此實踐基地結合「創能」、「儲能」與「節能」三大能源技術，整合太陽光電、建築微電網、能源監控系統、智慧空調、智慧照明系統及高效能建材等關鍵技術，
這些技術分別安裝在屋頂（冷屋頂隔熱塗料/隔熱毯、太陽光電板、薄膜式透光太陽光電玻璃）、
牆面（氣凝膠相變隔熱塗層）和窗戶（高透光紅外線反熱隔熱膜）。




❙ 貨櫃屋隔熱_白色能源屋施作

• 低碳排智慧綠能屋 詳細影片解說



►由兩個20呎貨櫃屋組成18坪室內居家空間







施作工法-雙層屋頂對流系統的應用

在自然通風中充分利用風力驅動和熱壓作用兩種通風方式的設計概念:
熱浮力原理>有效利用對流系統帶出夾層中的熱氣與濕氣，降低從建築外殼進入的熱量

屋頂設計成雙層屋頂留設空氣層，
在夾層中鋪設熱盾高反射率隔熱毯，
阻隔屋頂受陽光輻射照射吸熱後向內部的熱傳












熱盾屋頂隔熱散熱、節能施工

首先在貨櫃與屋頂鋼板表層塗冷屋頂隔熱塗料，
再將隔熱毯放置於貨櫃屋頂，與外鋼板之夾層，
採用雙層屋頂設計，
屋頂上另行建置太陽能板。










這些工序可達成隔熱、對流，遮熱、儲能的效果，是一棟集合節能、儲能和創能三大能源技術的節能綠建築

• 經過實測，節能效率比傳統建築高35%，可使屋頂溫度下降15℃







►部分資料出自能源教育資源總中心






  熱盾〈冷屋頂系統〉阻隔屋頂主要熱源「反射幅射熱、阻隔傳導熱」







   屋頂夾層滿鋪覆蓋隔熱毯，防止熱氣、潮濕滲透。











  留設空氣層散熱快，保護並延長屋頂的耐用與使用壽命。







   99.4% A級高純度鋁箔、雙面阻燃經緯編織布熱壓貼合、結構最強，
提供穩定的隔熱效能








❙ 貨櫃屋隔熱






熱像儀溫度檢測貨櫃外殼溫度-施工前





貨櫃屋未安裝熱盾隔熱毯前  最高溫 35.7°C















熱像儀溫度檢測貨櫃內部溫度-施工前





•貨櫃屋頂平均溫度: 51°C    •貨櫃牆面平均溫度: 42°C

















❙ 貨櫃屋隔熱施工細節





貨櫃屋隔熱節能毯-黏貼施工參考
HR 耐高溫感壓雙面膠帶-可間隔 30CM
貼附使用(德國技術)長期高溫潮濕環境下不脫膠










隔熱毯向下反摺搭接
隔熱節能毯施工時，在貨櫃屋四周框架需重疊搭接
10CM 隔熱保溫效果強，緊密的阻隔熱源&濕氣滲透




丈量屋頂與牆面長度，屋頂長度需向下反摺搭接






















❙ 熱像儀實測貨櫃內部溫度-施工後





改善後 貨櫃內溫度 32.8 °C


















❙ 節能分析

改善前，牆面溫度平均: 46.5 ℃
「熱盾」改善後，平均溫度: 32.8 ℃

  鐵皮屋頂改善溫差: 13.7 ℃















熱盾 堅韌､耐燃､超強耐候性能，
是可承受高日照強度-濕熱氣候的隔熱材料。

❙ 貨櫃屋隔熱





此為貨櫃屋示意圖，非本案。
貨櫃屋設計圖資訊來源 : https://liveinacontainer.com/product-review/best-cad-software-to-use-for-container-house-designer/



❙ 貨櫃隔熱材質選擇

貨櫃屋再造是一件對環保有幫助的事
貨櫃屋是鐵皮材質，夏天容易熱傳導熱源，冬天受冷輻射傳導，雨天噪音回聲大

熱盾隔熱隔音毯

夏天隔熱 | 冬天保溫 | 雨季防潮、降噪音
隔熱隔音毯強韌耐候，在屋頂高溫､濕氣的環境下提供革熱保溫強韌屏障 〪



❙ 貨櫃屋隔熱工法示意



1.熱盾隔熱毯用耐熱雙面膠貼於貨櫃牆面，再設置骨架，後封上裝潢板

(因應不同需求，工法不盡相同)




❙ 貨櫃屋隔熱施工過程








隔熱毯可平整施作於夾層





進行封板





施工亮麗平整緊密貼合

建築物的隔熱是阻擋室內外的熱量傳導，使室外高溫難以傳導到室內。

通過建造無縫隙的低傳導隔熱材料來保持氣密性是實現“夏涼冬暖”的房屋標準。







❙ 貨櫃屋隔熱-台灣豫劇團



中華民國文化部，是中華民國國家級的豫劇表演團體，同時是臺灣目前僅有的一個豫劇團，是國立傳統藝術中心的派出單位。



由6個貨櫃組合

















❙ 貨櫃屋隔熱效益


降低噪音與迴音

阻隔貨櫃屋頂、牆面與貨櫃框架的熱橋

阻隔高溫熱傳導&濕氣滲透、冬天降低內部熱損失

 熱盾節能毯高性能熱阻隔控溫層，消除貨櫃鐵皮內外溫差形成的冷凝的風險

 安裝熱盾隔熱節能毯-有效降低全年空調設備冷卻負荷&顯著減少空調電力使用


















❙ 熱盾優良的材料性能




經過獨特化學處理的編織鋁箔材料，
有優良結構張力具備抗磨、耐拉扯、有韌度等特性，
具抗腐蝕酸鹼、抗電磁波，對鐵皮屋鐵材的抗銹和防謢等特性，提供穩定的隔熱性能。






熱盾隔熱毯-材料輕薄易施工







材料輕薄、容易搬運可與裝潢板材-矽酸鈣板一起固定於貨櫃屋牆面，施工簡易、不需後續再保養維護的











阻燃材料

採用阻燃編織純鋁箔&阻燃配方的堅韌氣泡結構，
複合最高質量的結構性聚合物保護層，
在層壓制作工序中集成了高熱阻隔&低穿透率的耐燃阻隔層

















通過NATA認可實驗室

「澳洲標準AS/NZS 1530.3-1999」
建築材料阻燃防火測試包含 :
點燃性指數、火焰傳播指數、熱釋放指數及發煙指數
