全部工程實績

  • MORE
    圖片2 _1_ _1_.jpg

    物流棧板隔熱保溫罩

    熱盾隔熱罩
    在運輸過程中保護對溫度敏感的貨物,可顯著降低環境溫度的波動,提供防潮,抑制了溫度峰值引起的熱損害以及冷凝引起的結露現象,
    在整個交付過程中,幫助維持安全的溫度範圍。
  • MORE

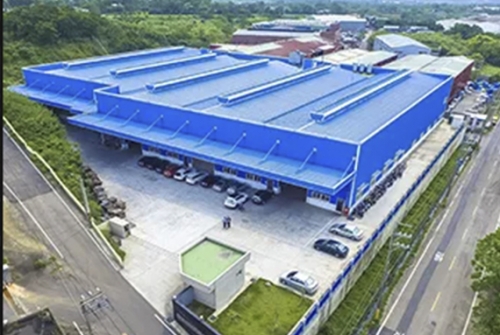

    新建廠房隔熱-精密製造業

    屋頂隔熱_輻射柵欄系統特點,C型鋼上新建屋頂工程1.熱盾_鋪設在建築結構C型鋼上(浪板下) 一. 斷熱反射層 二. 隔音層,將屋頂熱能與噪音阻絕,大幅降低空調冷卻成本,達到節能減碳的效果。2.新建屋頂工程_防火系統隔熱節能: 結合鋼構屋頂防火半小時系統,阻隔熱幅射、傳導熱、熱對流,實現鋼構屋頂防火隔熱和節能。
  • MORE

    輕鋼架天花板隔熱隔音

    熱盾滿鋪於輕鋼架上,可以減少熱量轉移到室內環境,從而降低空調費用
  • MORE

    廠房隔熱-輕鋼架隔熱隔音

    南部精密廠房隔熱改善,有溫度控制的需求。熱盾_鋪設在建築物西側牆體&輕鋼架上,將熱能與屋頂噪音阻絕 在建築物之外, 阻斷空氣熱對流與金屬框架熱傳導,大幅降低空調冷卻成本,達到節能減碳的效果。
  • MORE

    廠房隔熱-輕鋼架隔熱隔音

    屋頂輕鋼架隔熱與牆面隔熱,阻隔熱源、降噪搭配空調能大幅降低空調冷卻成本,達到節能減碳的效果。
  • MORE

    牆面隔熱-輕鋼架隔熱隔音

    幼稚園必須注重孩子的健康、安全與學習環境舒適度。熱盾材質健康環保可回收,無致癌物、無毒、無揮發性化學氣體。採用阻燃編織布&阻燃配方蜂巢氣泡複合高質量的結構性聚合物,在裝潢夾層中可阻隔94%幅射熱、傳導熱,且可防止火焰持續蔓延。
  • MORE

    廠房隔熱-西曬牆隔熱

    ❙ 西曬牆隔熱改善需求

    晟眾有限公司,塑膠射出模具設計、製造、 鋅鋁壓鑄模具
    及成品設計及製造螺絲螺帽五金設計。
    因全球暖化造成台灣夏季平均溫度上升, 導致廠房內夏日溫度不斷升高
    而影響員工的生產能力下降,即使每個工作岡位都配置電風扇,
    廠房內電風扇所循環流動的風都是熱風,主要傳導熱,導致室內二次輻射熱。
















    ❙ 安裝工法示意 :









    西曬牆隔熱_輻射柵欄特點:
    1.熱盾_長期穩定的斷熱效果與高性能熱阻值,是市售..其他隔熱材料達不到的。
    2.熱盾_獨特淋膜貼合,炫金表層,超強防腐蝕耐酸鹼,優異的耐候性能,
    結構紮實,不易破裂。
    3.熱盾_鋪設在建築物牆體形成斷熱反射層,將熱能阻絕在建築物之外,
    大幅降低空調冷卻成本,達到節能減碳的效果。
    4.提供對熱幅射、傳導熱、熱對流、濕度、噪音的阻隔屏障,
    是建築隔熱和節能表現最好的產品 。






    ❙ 施工案例  :





     安裝熱盾前





    「熱盾」牆面安裝 !!
















    ❙ 熱像儀實測  :





    改善前 牆面溫度: 40.2°C







    改善前 牆面溫度: 42.0°C









    改善後 牆面溫度: 34.5°C





    改善後 牆面溫度: 34.3 °C







    ❙ 節能分析  :

    改善前 牆面溫度: 42.0°C
    改善後 牆面溫度: 34.5°C

     熱盾改善內部牆面溫差 6°C




    (因天候與環境因素,安裝工法不同,每一個案改善後溫度差不盡相同)
  • MORE

    鐵皮屋隔熱-牆面隔熱

    ❙ 印刷廠房隔-熱牆面隔熱








    ❙ 工法圖示







    1.裁切至符合牆面高度的尺寸

    2.將隔熱毯鎖固於鋼板牆體之型鋼上,
    可使用雙面膠帶做假固定以利施工。

    3.隔熱毯搭接處,須重疊10cm以防熱源與濕氣滲透

    4.在隔熱毯外選擇性封上外飾材








    ❙ 使用材料



    1.隔熱效果穩定的與高性能熱阻隔、
    穩定性與耐用性是市售隔熱材料最強的。

    2.獨特淋膜炫金表層,超強耐酸鹼,優異的耐候性能,
    不為囓齒動物和昆蟲提供築巢介質。

    3.提供對熱幅射、傳導熱、熱對流、噪音的阻隔屏障,
    是建築隔熱和節能首選的商品。

    4.鋪設在建物牆體,向外阻隔熱源噪音穿透牆面,
    向內減少空調流失,大幅降低空調冷卻成本,
    達到節能減碳的效果。










    ❙ 鐵皮屋隔熱-牆面隔熱施工:




    Before








    After










     無毒.無致癌物.安全又環保

    長期高溫的環境下不會脆化分層,不會分解出有害化學物質




















    施工安全.有品質


    由豐富工程經驗工班執行
    友善施工兼具安全、環保節能品質
    提供改善施工過程的照片,核對施工項目並作為完工驗收基礎。







    ❙ 熱像儀實測





    ►熱盾隔熱施工前,熱像圖牆面成紅色

    牆面溫度最高溫: 43.6℃













    ►熱盾隔熱施工中,熱源改善,熱像圖牆面成藍色,
    與施工前成強烈對比

    牆面溫度改善: 32.3℃









    ❙ 節能分析

    改善前,牆面溫度平均:43.6 ℃
    「熱盾」改善後,平均溫度: 32.3℃

      鐵皮屋頂改善溫差: 11.3℃



    (因天候與環境因素,安裝工法不同,每一個案改善後溫度差不盡相同)
  • MORE

    貨櫃隔熱效益實測對照

    ❙ 貨櫃屋隔熱驗證 :

    嘉發成立於1973年為台灣第一家民營不銹鋼專業冷軋廠,

    率先引進國內外精密冷軋與裁剪設備
    立足於台灣致力成為專業的不銹鋼冷軋工廠,
    專精於BA光輝退火產品以及極薄精密不銹鋼帶,
    同時具備分條切板等加工能力,
    提供海內外客戶具有競爭力的產品。
    因應新廠建設隔熱需求,
    為確定「熱盾」節能毯隔熱效果,
    先施作於同為鐵皮製成之貨櫃。
    於廠內同一地點與時間下,2個貨櫃進行測試!!














    ❙ 測試過程 : 楊梅-嘉發工業廠內



    2個20呎貨櫃 同時間&同地點

     測試地點 : 嘉發工業廠內 楊梅.幼獅
    測試時間 : 2014-04-10 早上0930 ~ 中午1330
    測試方法 :
    A櫃驗證組 (覆蓋熱盾)>貨櫃密閉 // B櫃對照組 >貨櫃密閉
    溫度計 :
    密閉的貨櫃內部中間位置吊掛測溫器,向下懸空10CM
    隔熱效益測試 : 貨櫃密閉 4小時後開櫃
    檢測人員 : 廠務經理-資材課-採購部-工務部 (熱盾公司人員)












    對照組


    B貨櫃  310028





    實驗組


    A貨櫃  135028















    吸收>熱幅射 32℃







    反射>熱幅射 18℃















    吸收熱 37℃







    反射熱 15℃















    對照組 B貨櫃 310028

    鐵皮吸收熱









    實驗組A貨櫃 135028

    熱盾阻隔熱















    貨櫃鐵皮持續吸收熱 達 57℃







    熱盾阻隔熱-貨櫃鐵皮改善 27℃















    貨櫃高溫體驗 - 廠務經理







    貨櫃舒適體驗







    貨櫃封閉4小時後~開櫃測量內部溫度並核對(溫度計)

      貨櫃隔熱降溫差 30 ℃,熱盾阻隔率 94 %









    ❙ 測試溫度曲線與記錄圖 :

    隔熱測試 : 20尺密閉的貨櫃

    測試人員 : 廠方與熱盾公司

    測試時間 : 2014-04-10  -早上09:30 ~中午13:30


    從上面二個圖表中可看出,日照溫度與貨櫃溫度變化…
    隨著日照溫度升高(代表輻射熱量增加)*B櫃>鐵皮貨櫃受〈輻射熱〉照射後,
    快速傳導熱量,產生所謂〈熱傳導〉現象,
    將熱量傳導至貨櫃內部加熱空間溫度。
    *A櫃>鐵皮貨櫃受〈輻射熱〉照射後,熱盾表面〈反射輻射熱,阻隔熱傳導〉阻斷熱量傳遞!!密閉貨櫃內保持常溫狀態,不受日照輻射熱影響。

    (因天候與環境因素,安裝工法不同,每一個案改善後溫度差不盡相同)








    ❙ 貨櫃屋隔熱應用案例 :




    OXON 遊戲公司

    貨櫃屋x辦公室     14個 40呎貨櫃



















    貨櫃隔熱 溫度控制、空調節能




    阻隔貨櫃屋頂、牆面與貨櫃框架的熱橋-高溫熱傳導&濕氣滲透、冬天降低內部熱損失。

    熱盾節能毯高性能熱阻隔控溫層,消除貨櫃鐵皮內外溫差形成的冷凝的風險

    安裝熱盾隔熱節能毯-有效降低全年空調設備冷卻負荷&顯著減少空調電力使用。





    ❚ 熱盾大氣泡隔熱隔音毯

    材料結構強韌平整、包覆性強 (施工簡易)

    抗穿刺密度經緯編織、抗撕裂、耐摩擦性、乾燥分離抗性強、不會開裂、不破損。




















    ❙ 貨櫃屋施工方式



    因環境需求不同,隔熱工法不盡相同,可分為以下方式

    施作於貨櫃屋內














    施作於裝潢夾層

    使用德國紅膜技術-HR 雙面耐高溫感壓膠

    HR 耐高溫感壓雙面膠帶-可間隔 30CM貼附使用(德國技術)長期高溫潮濕環境下不脫膠

    熱盾節能毯-按貨櫃隔熱施工剪裁對應長度

    四周框架需重疊搭接10CM 隔熱保溫效果強,緊密的阻隔熱源&濕氣滲透

    丈量屋頂與牆面長度,屋頂長度需向下反摺搭接






    施作於貨櫃屋戶外













    屋頂設計成雙層屋頂

    將隔熱毯放置於貨櫃屋頂,與外鋼板之夾層,留設空氣層,在夾層中鋪設熱盾高反射率隔熱毯,阻隔屋頂受陽光輻射照射吸熱後向內部的熱傳導〪






    ❙ 熱像儀實測-隔熱效益驗證 :





    改善前 63.5℃    幅射熱量_向下傳導















    改善後   29.44℃   熱像儀進行溫度驗證











       改善 貨櫃熱傳導   內部溫差 30 ℃





    (因天候與環境因素,安裝工法不同,每一個案改善後溫度差不盡相同)
  • MORE

    貨櫃組合辦公室-OXON遊戲

    「環境保育與永續經營」 是現今社會必執行的概念。 業者是利用現有12個40呎貨櫃再造,組合成的休閒辦公室,玻璃採光,環境綠化,從照片可看出業者非常重視此議題。然而貨櫃屋也容易吸收熱源,隔熱是必要執行的項目。「熱盾」無毒_無致癌物_安全環保可回收,長期高溫的環境下不會脆化分層,不會分解出有害化學物質,可提供隔熱節能方案。
  • MORE

    貨櫃屋隔熱-中央大學白色能源屋

    ❙ 貨櫃屋隔熱_中央大學白色能源屋:







    這個示範住宅是由利用國家型能源計畫NEP-II的計畫補助,以中央大學「可置換式低碳排智慧建築計畫」建構而成,
    之後再由桃竹苗推動中心投入資源將其做為能源實踐基地的場域,基地名稱為「白色能源屋」。
    此實踐基地結合「創能」、「儲能」與「節能」三大能源技術,整合太陽光電、建築微電網、能源監控系統、智慧空調、智慧照明系統及高效能建材等關鍵技術,
    這些技術分別安裝在屋頂(冷屋頂隔熱塗料/隔熱毯、太陽光電板、薄膜式透光太陽光電玻璃)、
    牆面(氣凝膠相變隔熱塗層)和窗戶(高透光紅外線反熱隔熱膜)。




    ❙ 貨櫃屋隔熱_白色能源屋施作

    • 低碳排智慧綠能屋 詳細影片解說



    ►由兩個20呎貨櫃屋組成18坪室內居家空間







    施作工法-雙層屋頂對流系統的應用

    在自然通風中充分利用風力驅動和熱壓作用兩種通風方式的設計概念:
    熱浮力原理>有效利用對流系統帶出夾層中的熱氣與濕氣,降低從建築外殼進入的熱量

    屋頂設計成雙層屋頂留設空氣層,
    在夾層中鋪設熱盾高反射率隔熱毯,
    阻隔屋頂受陽光輻射照射吸熱後向內部的熱傳












    熱盾屋頂隔熱散熱、節能施工

    首先在貨櫃與屋頂鋼板表層塗冷屋頂隔熱塗料,
    再將隔熱毯放置於貨櫃屋頂,與外鋼板之夾層,
    採用雙層屋頂設計,
    屋頂上另行建置太陽能板。










    這些工序可達成隔熱、對流,遮熱、儲能的效果,是一棟集合節能、儲能和創能三大能源技術的節能綠建築

    • 經過實測,節能效率比傳統建築高35%,可使屋頂溫度下降15℃







    ►部分資料出自能源教育資源總中心






      熱盾〈冷屋頂系統〉阻隔屋頂主要熱源「反射幅射熱、阻隔傳導熱」







       屋頂夾層滿鋪覆蓋隔熱毯,防止熱氣、潮濕滲透。











      留設空氣層散熱快,保護並延長屋頂的耐用與使用壽命。







       99.4% A級高純度鋁箔、雙面阻燃經緯編織布熱壓貼合、結構最強,
    提供穩定的隔熱效能







  • MORE
    貨櫃屋隔熱-台灣熱盾

    貨櫃屋隔熱-愛的力量協會

    ❙ 貨櫃屋隔熱效益






    熱像儀溫度檢測貨櫃外殼溫度-施工前





    貨櫃屋未安裝熱盾隔熱毯前  最高溫 35.7°C















    熱像儀溫度檢測貨櫃內部溫度-施工前





    •貨櫃屋頂平均溫度: 51°C    •貨櫃牆面平均溫度: 42°C

















    ❙ 貨櫃屋隔熱施工細節





    貨櫃屋隔熱節能毯-黏貼施工參考
    HR 耐高溫感壓雙面膠帶-可間隔 30CM
    貼附使用(德國技術)長期高溫潮濕環境下不脫膠










    隔熱毯向下反摺搭接
    隔熱節能毯施工時,在貨櫃屋四周框架需重疊搭接
    10CM 隔熱保溫效果強,緊密的阻隔熱源&濕氣滲透




    丈量屋頂與牆面長度,屋頂長度需向下反摺搭接






















    ❙ 熱像儀實測貨櫃內部溫度-施工後





    改善後 貨櫃內溫度 32.8 °C


















    ❙ 節能分析

    改善前,牆面溫度平均: 46.5 ℃
    「熱盾」改善後,平均溫度: 32.8 ℃

      鐵皮屋頂改善溫差: 13.7 ℃















    熱盾 堅韌、耐燃、超強耐候性能,
    是可承受高日照強度-濕熱氣候的隔熱材料。
