    新建廠房隔熱-精密製造業

    ❙ 廠房隔熱節能












    創立民國76年,正式成立“台灣控制閥股份有限公司”(簡稱台控)
    公司生產之產品用於石油、化工、化纖、發電廠、水力廠…等,為一控制用之閥類專業廠,
    產品暢銷國內外市埸,員工福利制度良好的精密製造業公司。
    富岡新建廠,整廠屋頂安裝熱盾隔熱,提供員工較舒適的工作環境。

    台灣海島型天候,環境高溫潮濕,為改善廠房內悶熱情形,為提高工作效率,
    建廠規劃初期屋頂隔熱即列入重點,提供員工舒適的工作環境,
    降低空調設備的負載與節省維護成本。




    ❙ 安裝工法示意 :






    屋頂隔熱_輻射柵欄系統特點
       C型鋼上新建屋頂工程


    1.熱盾_鋪設在建築結構C型鋼上(浪板下) 一. 斷熱反射層 二. 隔音層,
    將屋頂熱能與噪音阻絕,大幅降低空調冷卻成本,達到節能減碳的效果。

    2.新建屋頂工程_防火系統隔熱節能: 結合鋼構屋頂防火半小時系統,
    阻隔熱幅射、傳導熱、熱對流,實現鋼構屋頂防火隔熱和節能。
















     ❙ 施工過程 :

    台灣控制閥新建廠房屋頂隔熱施工前/後






    主廠房3棟_11000㎡  架設施工安全網  主廠區建置完成










    ■同時具備..反射「輻射熱」阻隔「傳導熱」

    ■絕佳「耐候、耐用性能」不需再維護










    台灣控制閥_屋頂隔熱施工








    隔熱毯重疊搭接使用配件支撐







    隔熱毯重疊搭接使用雙面膠帶黏合







    通風氣樓 屋頂隔熱








    ❙ 材料優勢










    透過淋膜高溫層壓製程,
    使隔熱材料擁有強韌保護表層+熱阻隔功能穩定及耐候性能卓越〪












    獨家通過 :
    澳洲規範 AS/NZS 1530.3 測試
    隔熱、降噪、節能  一次到位,不需再維護保養!!









  • MORE

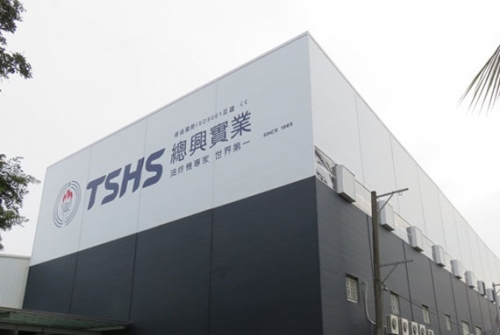

    增建廠房隔熱-食品機械製造

    ❙ 增建廠房隔熱-食品機械製造



    在舊的廠房結構中,因為屋頂為二合一發泡浪板並不具有隔熱的效果,導致廠房內部悶熱不已。

    藉擴廠之時,於新的屋頂上鋪設「熱盾」阻隔熱源進入,讓室內溫度不會升高,達到隔熱.節能的效果!




    ❙ 新建廠房隔熱-C型鋼上隔熱示意圖



    熱盾 新建工程_輻射柵欄系統特點:





    1.熱盾_鋪設在建築物屋頂形成 一. 斷熱反射層 二. 防水層,將熱能阻絕在建築物之外,大幅降低空調冷卻成本,達到節能減碳的效果。

    2.通過美國與歐盟及亞州等多國實驗室認證,獲得國際綠建築委員會認可,廣泛地受到建築師和專業設計人士的肯定,為建築物提供隔熱、節能、減碳舒適的環境。

    3.熱盾_獨特淋膜貼合,防腐蝕耐酸鹼,優異的耐候性能,結構紮實,不易破裂。

    4.結合鋼構屋頂防火半小時系統,阻隔熱幅射、傳導熱、熱對流,
    實現鋼構屋頂防火隔熱和節能。






    ❙ 新建廠房隔熱施工過程





     具抗腐蝕酸鹼、抗電磁波,對鐵皮屋鐵材的抗銹和防謢等特性,
    提供穩定的隔熱性能。







    無毒_無致癌物_安全又環保,長期高溫的環境下不會脆化分層,
    不會分解出有害化學物質








    ❙ 熱像儀檢測

    Before  二合一發泡屋頂  改善前 平均溫度49℃







    After  鋪設「熱盾」改善後 平均溫度 32℃







    由建築物內部測試,阻隔熱輻射&熱傳導的效益。
    改善前,平均溫度 49℃
    改善後,平均溫度 32℃

    鐵皮屋頂改善溫度17℃

    (因天候與環境因素,安裝工法不同,每一個案改善後溫度差不盡相同)
  • MORE

    廠房隔熱-倉儲隔熱改善

    ❙ 廠房隔熱-倉儲隔熱改善 :

    台灣夏季環境高溫潮濕,廠房內溫度不斷升高,在既有廠房,
    改善悶熱情形,創造員工舒適的工作環境。











    ❙ 安裝工法示意 :



    C型鋼下_輻射柵欄系統特點:





    1. 輻射柵欄系統設置 : 在屋頂型鋼下阻隔所有屋頂熱源與(熱橋)
    同時降低屋面共振噪音,
    ◆工業廠房~如搭配排風扇與吊頂大電扇,整合屋頂隔熱&空氣對流,達到多重改善的效果。

    2.獨特保護表層 : 在工業廠房屋頂下材料外露,金色淋膜層增強純鋁箔韌性、更耐用、隔熱更穩定。

    3.採用阻燃編織布&阻燃蜂巢氣泡 :
    在層壓結構中集成了高熱阻&低穿透率的堅韌耐燃隔熱層,
    穩定持久的隔熱效果與高性能熱阻值,優於市售其他隔熱材料。

    4. 隔熱輻射柵欄 : 提供對熱幅射、傳導熱、熱對流、噪音的阻隔屏障,
    實現建築隔熱最好的商品。








    ❙ 施工過程 :
























    ❙ 隔熱效益:
    安裝前/後之環境,熱像儀實測





    Before





    Before  屋頂平均溫度 47.7℃







    After





    After  鋪設「熱盾」改善後,平均溫度31.02℃








    ❙ 節能分析:
    改善後溫度測試,由建築物內部測試,阻隔熱輻射&熱傳導的效益。

    改善後屋頂溫差16.6℃

    (因天候與環境因素,安裝工法不同,每一個案改善後溫度差不盡相同)
  • MORE

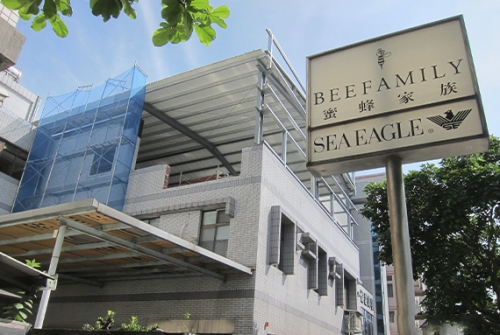

    鐵皮屋頂隔熱-頂樓增建

    ❙ 屋頂隔熱-頂樓增建














    ❙ 施工細節







    ❙ 隔熱輻射柵欄工法 :










    熱盾在屋頂型鋼下阻隔所有屋頂熱源與(熱橋)
    同時降低屋面共振噪音
    提供對熱幅射、傳導熱、熱對流、噪音的阻隔屏障,
    實現建築隔熱最好的商品。






    ►於c型鋼下用自攻螺絲鎖固









    從熱像儀能看出-鐵皮屋頂與底下c型鋼熱源,在鋪設熱盾後,
    阻隔屋頂熱源持續向室內傳遞

    ►施工前 未鋪設熱盾 平均溫度 36°C

    ►施工中 已鋪設熱盾 平均溫度 31°C







    ❙ 熱像儀隔熱檢測





    ► 施工前 以熱像儀檢測-呈現紅色高溫





    ► 施工前 環境對照圖









    ► 施工中 輻射熱源改善中





    ► 施工中 環境對照圖









    ►施工前 未鋪設熱盾 平均溫度 38°C
    ►施工中 已鋪設熱盾 平均溫度 32°C





    ► 環境對照圖









      ► 施工後 已鋪設熱盾 平均溫度 30°C





    ► 環境對照圖







    ►屋頂隔熱施工完成
  • MORE

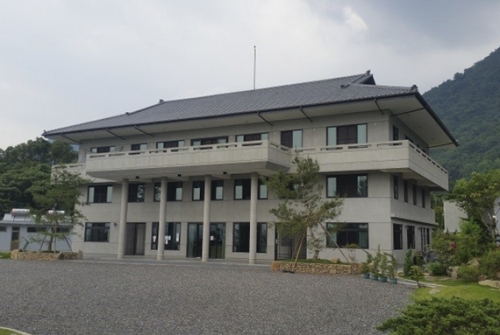

    屋頂隔熱改善-禪苑頂樓

    ❙ 屋頂隔熱改善-禪苑頂樓

    該院為坐北朝南之瓦片屋頂建築。
    底層1樓到3樓極為通風
    ,即使是夏日炎炎也不會有悶熱的感覺;
    唯有瓦片屋頂下的頂樓閣樓,為密閉式空間,
    來自外部的熱輻射與瓦片屋頂所傳導進來的熱
    都蓄積於此,無法排出,所以極為悶熱。








    ❙ 工法示意









    1.輻射柵欄系統設置 :
    在屋頂型鋼下阻隔所有屋頂熱源與(熱橋)同時降低屋面共振噪音,
    ◆工業廠房~如搭配排風扇與吊頂大電扇,整合屋頂隔熱&空氣對流,
    達到多重改善的效果。

    2.獨特保護表層 : 在工業廠房屋頂下材料外露,
    金色淋膜層增強純鋁箔韌性、更耐用、隔熱更穩定。

    3.高性能熱阻隔 : 來自獨家通過ASTM C1263-95
    「熱穩定性 Thermal Integrity Test」90天

    4.不間斷高低溫差衝擊>老化耐候測試,
    無老化、無開裂、無分層…強韌材質確保穩定隔熱性能。








    ❙ 施工前熱像儀檢測





    ► 頂樓隔熱改善前 鋼骨溫度 49.5°C







    ► 頂樓隔熱



















    ► 屋頂隔熱改善前 溫度 48.4°C










    ❙ 施工細節










     熱盾抗腐蝕酸鹼

    熱盾具抗腐蝕酸鹼、抗電磁波,
    對鐵皮屋鐵材的抗銹和防謢等特性,
    提供穩定的隔熱性能













    阻燃防焰

    採用阻燃編織布&阻燃蜂巢氣泡 :
    在層壓結構中集成了高熱阻&低穿透率的堅韌耐燃隔熱層

















    有效解決屋頂隔熱.並創造舒服的風

    舒適的環境 ,從改善屋頂隔熱與空氣循環開始


    熱盾隔絕建築外殼的熱源,搭配吊扇









    ❙ 施工後熱像儀檢測







    鋪設熱盾後溫度 32.7°C
    熱盾改善溫度相差約 16°C
    (因天候與環境因素,安裝工法不同,每一個案改善後溫度差不盡相同)











    ► 屋頂隔熱-降溫效果顯著,主持法師立即指示禪苑餐廳隔熱改善


  • MORE

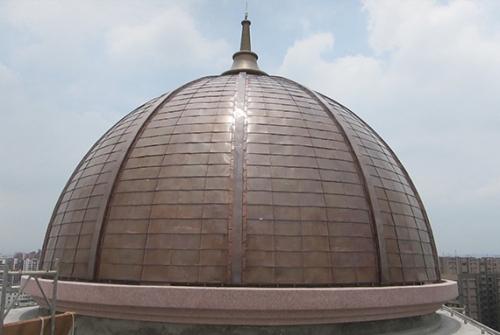

    屋頂隔熱控溫-銅穹頂

    ❙ 頂樓隔熱改善需求 :








    純銅穹頂外層+不鏽鋼板內層。
    密閉空間的金屬內層的熱幅射、金屬銅是好的熱傳導體,
    熱傳導使蓄熱量的累積數度比一般建築體熱傳導要快很多,
    內部空間熱指數等同三溫暖的烤箱溫度,建設公司在銅瓦業者推薦下,
    比較過也現場測試過市售所有隔熱材料,選擇了「熱盾」隔熱 節能毯















    ❙ 施工過程 :

    穹頂施工前









    穹頂施工後
















    ❙ 隔熱效益:





    改善前 : 內部表層溫度 47°C







    改善後 : 內部表層溫度 37°C





    改善後內部表層溫差 10°C

    (因天候與環境因素,安裝工法不同,每一個案改善後溫度差不盡相同)


  • MORE

    屋頂隔熱控溫-雙層冷屋頂

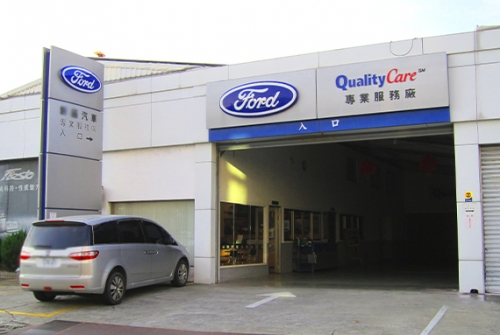

    ❙ 屋頂隔熱-福特汽車展示室




    展示室屋頂,因安裝灑水設備來降溫,不僅隔熱效益低,還造成鋼浪板嚴重鏽蝕








    汽車展示室屋頂隔熱







    ❙ 工法圖示意:




    雙層屋頂_輻射柵欄特點:

    1. 熱盾_獨特淋膜貼合,炫金表層,超強防腐蝕耐酸鹼,優異的耐候性能,結構紮實,不易破裂。

    2. 熱盾_鋪設在建築物屋頂形成 一. 斷熱反射層 二. 防水層,將熱能阻絕在建築物之外,
    大幅降低空調冷卻成本,達到節能減碳的效果。

    3.提供對熱幅射、傳導熱、熱對流、濕度、噪音的阻隔屏障,
    是建築隔熱和節能表現最好的產品。










    ❙ 施工過程:






    原屋面安裝灑水設備, 造成鋼浪板腐蝕生鏽,

    加速老化 !!  (隔熱效益低)















    已腐蝕生鏽浪板 &

    熱盾_雙層 屋頂隔熱隔音施工中











    耐高溫_純鋁箔膠帶緊密貼合,

    可阻斷熱氣與濕氣滲透 (ASTM 認證)














    鍍鋅Z型鋼支架施工, 留設空氣層,可減緩熱傳導加快散熱







    熱盾隔熱毯交疊於屋脊








  • MORE

    廠房隔熱控溫-雙層冷屋頂

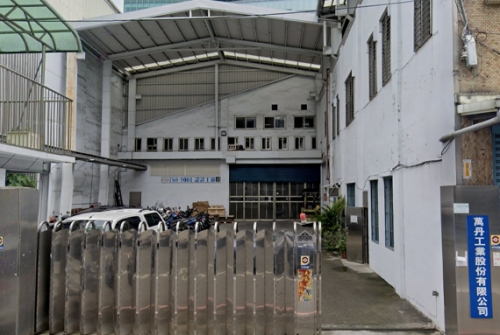

    ❙ 萬丹工業 雙層屋頂隔熱改善:



    萬丹工業位於新北三重,是 金屬切削工具店家,廠房屋頂因長時間日照,
    造成室內悶熱,雖然加裝排風球,但通風效益低,
    仍然解決不了悶熱感,還增加了漏水的困擾。










    ❙ 使用材料:
















    ❙  工法圖示意:






    雙層屋頂_輻射柵欄特點:

    1. 熱盾_獨特淋膜貼合,炫金表 層,超強防腐蝕耐酸鹼,
    優異的耐候性能,結構紮實,不易破裂。

    2. 熱盾_鋪設在建築物屋頂形成 一. 斷熱反射層 二. 防水層,
    將熱能阻絕在建築物之外,大幅降低空調冷卻成本,達到節能減碳 的效果。

    3.提供 對熱幅射、傳導熱、熱對流、濕度、噪音的阻隔屏障,
    是建築隔熱和節能表現最好的產 品。












    Before







    After








    ❙ 施工過程:







    在既有屋頂鎖上c型鋼/z型鐵,架高,散熱並組隔熱 傳導

    再放上熱盾隔熱毯

    隔熱毯上再蓋上三合一浪板







    原有屋面安裝了12個香菇頭風球,

    散熱效益低且有滲漏水現象,

    與業主溝通後決定拆除.















    熱盾 冷屋頂系統_安裝完成

    拆掉風球,保持屋面完整,

    確保屋面不滲水!!









    鐵皮浪板蓋上熱盾節能毯的施工情況


  • MORE

    廠房隔熱控溫-雙層冷屋頂




    ❙ 鐵皮屋頂隔熱隔音改善需求:

    因全球暖化造成台灣夏日平均溫度上升,
     導致廠房內夏日溫度不斷升高而影響員工的生產能力下降,
    即使每個工作岡位都配置電風扇,
    廠房內電風扇所循環流動的風都是熱風,
    主要的〈屋頂熱源〉沒有解決。



















    雙層屋頂_輻射柵欄系統特點:
    1.熱盾_長期穩定的斷熱效果與高性能熱阻值,是市售..其他隔熱材料達不到的。
    2.熱盾_獨特淋膜貼合,炫金表層,超強防腐蝕耐酸鹼,優異的耐候性能,結構紮實,不易破裂。
    3.熱盾_鋪設在建築物屋頂形成 一. 斷熱反射層 二. 防水層,將熱能阻絕在建築物之外,
    大幅降低空調冷卻成本,達到節能減碳的效果。
    4.提供對熱幅射、傳導熱、熱對流、濕度、噪音的阻隔屏障,是建築隔熱和節能表現最好的產品 。




    ❙ 施工過程 :





    架高空氣層_散熱&隔熱傳導...專業施工







    隔熱毯重疊搭接使用配件支撐









    隔熱毯重疊搭接使用雙面膠帶黏合
















    ❙ 隔熱效益測試:領先同業的溫度測試儀器〈NEC.熱像儀〉



    左半部未施工  |  右半部已施工



    廠房屋頂隔熱施工中



    安裝前最高溫34.8℃ | 安裝後最高溫30.7℃











    安裝前最高溫45.9℃







    安裝後最高溫30.1℃







    ♦ 熱盾隔熱隔音毯 屋頂隔熱改善15.8℃

    (因天候與環境因素,安裝工法不同,每一個案改善後溫度差不盡相同)






  • MORE

    屋頂隔熱控溫-雙層冷屋頂

    ❙ 福特汽車廠房屋頂隔熱







    ❙ 屋頂隔熱改善前














    ❙ 施工細節





    隔熱隔音節能毯 鋪設在夾層-覆蓋過中脊(搭接阻隔熱源滲透)





    架高-留設空氣層散熱更快-整體隔熱更強效!!









      將屋頂上空調冷媒管 (熱盾重新包覆冷媒管) 服務客戶





    搭接黏貼隔熱毯-使用 ASTM 認證高耐候純鋁箔膠帶(阻隔效果強)








    完成單邊雙層冷屋頂, (清理屋面螺絲鎖固產生的鐵屑)


















  • MORE

    屋頂隔熱-翻修日式建築

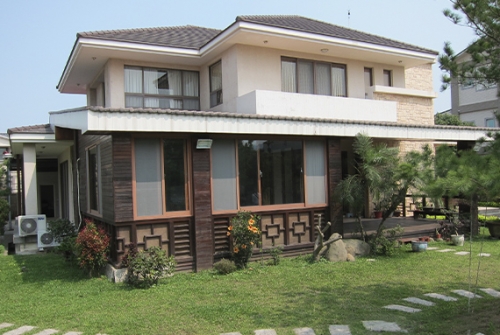

    ❙ 屋頂隔熱-翻修日式建築 :



    日式木屋












    ❙ 使用材料 :









    熱盾_隔熱隔音毯 厚度8mm

    熱傳導率 K值0.0212

    熱盾隔熱隔音毯耐候強優於以發泡為基礎的材料!

    通過 ASTM 1263-95 耐候老化不間斷 90天測試






    ❙ 施工過程:





    屋頂型鋼結構留設空氣層使室內空調冷氣無熱對流現象





    同時更換屋面新採鋼板




  • MORE

    建築隔熱-日式建築全棟包覆

    ❙ 建築隔熱-日式建築全棟包覆













    業主以精密加工業的專業經驗,從功能、品質、售價、後續保養與認證等
    「熱盾」隔熱節能毯都是屋頂隔熱最佳選擇
    安裝「熱盾」隔熱節能毯,控制冷、熱輻射阻隔熱傳導。
    讓空調快速降溫,保持舒適凉爽,不增加電力負荷與支出。
    耐候性佳壽命長,隔熱、保溫、節能一次到位,不需後續再維護保養的支出。








    RC水泥基礎結構日式鋼構建築,屋面鋪設日本平板瓦,
    黑色陶瓦吸熱,80%熱輻射來自屋頂,安裝「熱盾」隔熱節能毯,有效的遮擋熱源。

    業主評估營造商提供的體積式隔熱材與「熱盾」隔熱節能毯的功能、材質
    與後續保養等優缺點後,選擇了「熱盾」隔熱節能毯。












    ❙ 施工過程 :





    Before日式鋼構建築







    After日式鋼構已完成









    準備施工 工地旁的熱盾節能毯

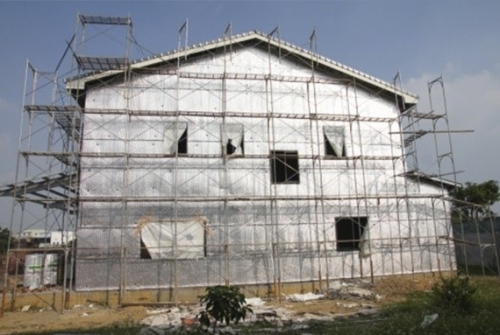

    牆面全面包覆熱盾阻斷熱傳導









    熱盾節能毯~外璧材魚麟式搭接完美結合







    熱盾節能毯~防水隔熱 一次到位









    屋頂滿鋪熱盾







    最後鋪上瓦片
