全部工程實績

❙ 採光罩隔熱控溫








❙ 使用材料 :

1.隔熱保溫 : 高反射率達94%、
低熱傳導率 0.0303 W/m*k、厚度4mm。

2.熱盾 表層獨特防衛淋膜層
抗腐蝕､防刮､耐磨､不易破裂､不易老化

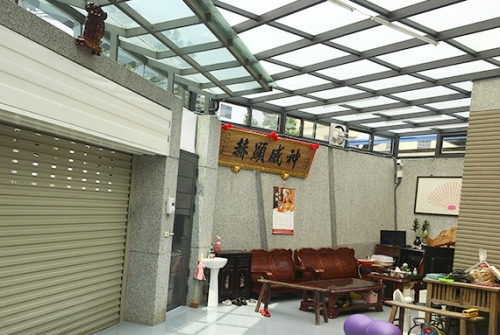

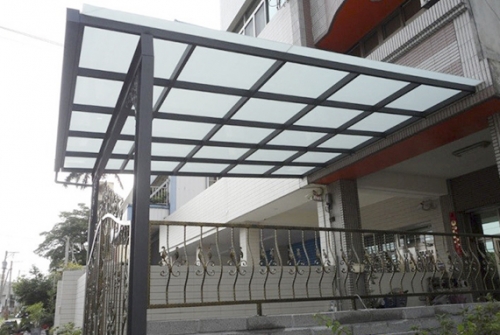

採光罩隔熱

採光罩雖然能讓光線透到室內，遮風擋雨，
到了夏天，室內會非常悶熱，
就算貼隔熱膜，也擋不住太陽的輻射熱







遮蔽採光罩玻璃熱源

採光罩隔熱_鋪設熱盾阻絕熱能穿透進入，達到斷熱的效果。















材料輕便.易裁切

隔熱毯_簡易安裝輕量化可DIY，高性能熱阻隔
、遮熱效果CP值高優於~市售其他隔熱材料。







露樑方式安裝>>














❙ 隔熱改善後 熱像儀實測 :









► 隔熱改善後   27.5°C



(因天候與環境因素，安裝工法不同，每一個案改善後溫度差不盡相同)

❙ 安裝工法示意 :







頂樓隔熱屋頂天花板

頂樓空調夏季耗電率高於一般樓層，製冷的功率都抵消在，吸收輻射熱的建物屋頂與牆面，再釋放出的「二次幅射」透過建築物外殼(屋頂與牆面進入室內的熱量)。

1.選擇熱盾節能毯_新一代環保標章隔熱毯，
有優越的R值=高阻隔熱輻射性能&反射率94%

2.頂樓隔熱_熱盾鋪設在水泥層板下，阻絕屋頂層的熱傳導，
大幅降低室內空調冷卻成本，實現隔熱節能創造舒適環境。

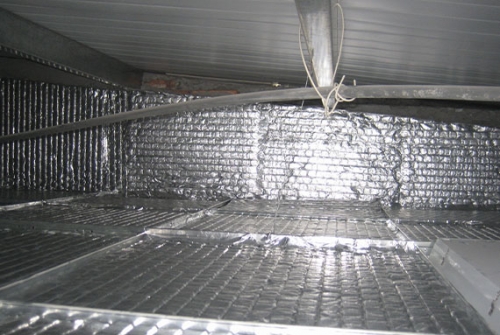

 鐵皮屋下 輕鋼架隔熱





熱盾隔熱隔音毯8mm大氣泡   60CM規格









熱盾安裝於輕鋼架上





輕鋼架上 隔熱隔音









隔熱隔音毯 厚度 8mm大氣泡強力隔絕熱傳導+熱對流





西曬牆面隔熱-阻隔熱傳導

❙ 商業建築-隔熱隔音







鋼構屋頂使用OSB板+鋼瓦

熱盾在屋頂型鋼下阻隔所有屋頂熱源與熱橋，
同時降低屋面共振噪音















專利獨特的抗撕裂編織網

不為囓齒動物和昆蟲提供築巢介質
與針對囓齒動物和昆蟲抗性，
符合AS / NZS 4859.1標準〭







耐候性良好

隔熱材料安裝於屋頂內部環境是外露時，
可承受長期高溫衝擊考驗、有良好耐候能。
不因材料產生鋁箔脆化、剝落、分層…
進而失去隔熱的功能。









❙ 商業建築隔熱施工

熱盾在大面積廠房屋頂隔熱改善有豐富經驗，通過用心與專業整合協作，能夠為客戶帶來更完善的建築隔熱節能成效.

熱盾"施工品質 來自對細節重視" 重視施工細節創造材料效益與耐用價值，一次到位,不需再維護保養









❙ 公寓大樓-樓層隔熱隔音 :











頂樓建物-夏季空調耗電率高於一般樓層，空調製冷的效率受熱傳導抵消，建築外殼吸收輻射熱後再釋放出的「二次幅射」

熱傳導透過建築物外殼 (熱源經由屋頂與牆面進入室內)。

1. 熱盾 熱輻射反射率96%，卓越的熱阻隔R值，隔熱、保溫、降噪音一次到位〪

2. 頂樓隔熱_熱盾鋪設在水泥層板下，阻絕水泥屋頂樓板體積向下熱傳導，隔熱有感 !
大幅降低室內空調電費支出，實現隔熱節能創造舒適環境。




❙ 使用材料 :








熱盾隔熱隔音毯

緊密的滿鋪在頂樓樓板下，牆角四周反摺搭接，
強力隔絕輻射熱源、熱傳導，最低熱傳導係數K值，
厚度10mm，阻燃氣泡核心30mm















熱盾隔熱毯搭配橡膠隔音墊

暗架天花隔熱隔音材料阻合，在天花夾層形成強力堅韌隔熱隔音阻燃層，夏天隔熱、冬季保溫、防止結露〪

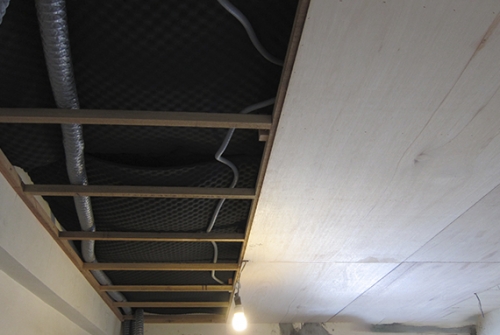

樓層天花板-留設空氣層
1英吋角材的暗架天花結構，也提供對抗熱傳導的空氣層

NBR橡膠發泡波浪形體閉孔結構
不吸附濕氣、可控制噪音水平、振動和迴聲吸音效果佳，
綿密的橡膠發泡體優異的彈性,可阻隔熱對流作用，
厚度20mm，強化保溫效果。

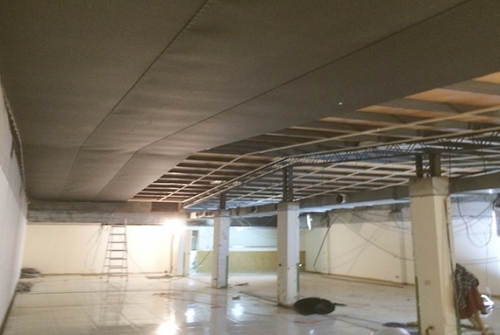

❙ 隔熱隔音施工中

可吸收共振噪音，通過UL 94VO測試，難燃材料

❙ 音樂教室-降噪音隔熱



這是一個要做為吉他音樂教室的空間，講求樂器聲音本質，在環境中須降低外界的噪音干擾與適當吸音處理，
才能創造更安靜舒適的音樂空間。










❙ 鐵皮屋頂與環境問題

案場為鐵皮建築外殼吸收輻射熱量經屋頂鋼板、
結構鋼架(熱橋)傳遞熱量進入室內(鐵皮屋頂吸熱快»導熱強)
在下雨時雨滴衝擊鐵皮屋頂產生打鼓般的共振噪音，
使環境受到噪音與回聲干擾。





❙ 降噪音隔熱解決方案











輕薄易裁切 施工

泡孔細密均勻、強韌有繞性






❙ 隔熱隔音施工中

❙ 玻璃隔熱-食品研發部 :



傳統玻璃90%以上的透明性，讓人視覺毫無受阻地穿透，
但過度的導入光線，會產生刺目的炫光，且無法抵抗太陽西曬時所帶來的高溫，因此導致空調能源的消耗。而食品研發部更是需要較為穩定的室溫，才能讓物料不因溫度與陽光照射而變質。

解決方案:
隔熱玻璃來降低可見光照射，並搭配建築隔熱材料，
選用熱盾高性能的建築隔熱材料，
穩定的高反射隔熱與高R Value 熱組隔性能，
針對熱幅射、傳導熱的特殊屏障,
是有助於降低空調能耗的節能產品。










❙ 使用材料:



►改善前



1. 熱盾_獨特金色淋膜保護層，優異的防腐蝕耐候性能，穩定隔熱可耐用 25年以上，品質最有保證。
2.阻燃編織布&阻燃蜂巢氣泡，在層壓結構中集成了高熱阻&低穿透率的堅韌耐燃隔熱層。
3. 健康環保 : 無纖維、無致癌物、無毒、無揮發性化學氣體。
4. 隔熱毯對熱幅射、傳導熱、熱對流、濕度、噪音的阻隔屏障, 熱盾將是 建築隔熱和節能的首選。






❙ 玻璃隔熱:











•材料體積輕薄、容易搬運，可使用刀具裁切所需的尺寸，施工簡易，不需後續再保養維護。













 •使用耐高溫無痕雙面膠將熱盾黏貼於玻璃上，熱盾使用壽命長達25年以上













 •黏貼窗戶玻璃活動式超薄型~熱盾隔熱毯、完全阻絕建築玻璃「熱輻射」，
大幅提升研究環境舒適品質，食品穩定保存，且降低空調耗電

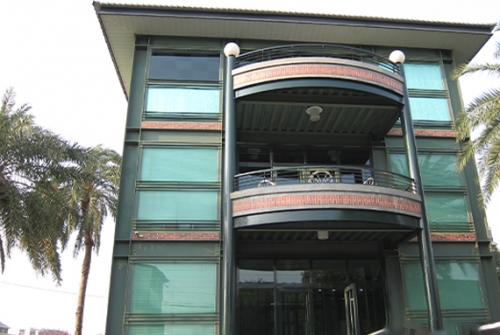

❙ 玻璃隔熱-檢驗室玻璃隔熱 :



現代建築講求美感，建運用玻璃建材作為立面外表，
但在炎炎夏日的大太陽下，日光透過玻璃照射入內，
因此導致空調能源的消耗。

熱盾 隔熱保溫解決方案為您節能:
隨著能源價格的攀升，空調製冷電費成本增加，
我們可採用有效的建築外殼隔熱方案來隔熱節能。
在建築物屋頂,牆面內使用隔熱毯進行外殼隔熱、內部保溫處理，空調效能將大幅提升。










❙ 使用材料 :







隔熱保溫 :
高反射率達94%、低熱傳導率 0.0303 W/m*k、厚度4mm。

阻燃防焰 :
阻燃、不助燃、發煙率低、符合世界多國消防安全標準。

獨特金色淋膜保護層，高純度厚膜鋁箔基礎，
複合最高質量的結構性聚合物，耐刮耐磨、防老化

材質強勁 : 雙面阻燃經緯編織布熱壓貼合、結構最強






❙ 玻璃隔熱 :









在玻璃貼上"超薄型熱盾隔熱毯"不僅施工輕便易裁切，
更能阻隔玻璃隔熱貼無法阻隔的熱傳導與熱輻射，
於冷氣房下能降低冷氣製冷成本，而達到節能減碳的效果
施工後表面平整亮麗，亦可貼壁紙或增加外飾材，增加美觀。






❙ 熱像儀實測 :











• 改善前 玻璃窗表面最高溫度: 43.2°C

可看出玻璃窗成紅色最高溫，周圍的窗框及鑑驗設備也因窗戶照射進來的輻射熱，呈現綠色次高溫。













• 改善後 隔熱毯表面最高溫度:16.9°C

隔熱毯已隔絕掉大部分熱源



(因天候與環境因素，安裝工法不同，每一個案改善後溫度差不盡相同)

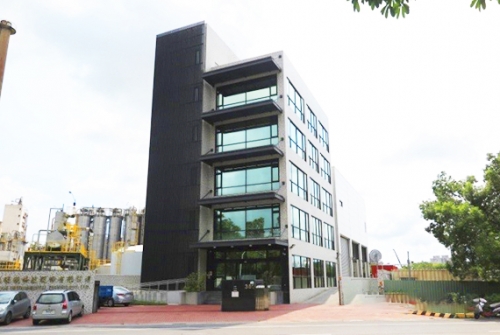

❙ 頂樓遮熱防水



此案位在高雄大社工業區，5層獨棟RC建築
(土壤及地下水污染調查/環境科技工程服務 )

5樓實驗室空調系統管路在輕鋼架上空間
(高度約50CM) 空調溫度控制在22℃，
屋頂厚實水泥層蓄積熱量>向下傳導熱，空氣在溫度與溼度變化因子，溼度超過飽和，空調系統產生冷凝水，天花板滲水｡

◇ 需求 : 阻隔RC樓板熱傳導､解決天花板冷凝水滲水，
提升空調制冷效率｡







以科學角度評估 : RC建築屋頂隔熱方案後，選用熱盾屋頂隔熱改善夾層冷凝滲水現象與空調節能｡




❙ 使用材料 :






❙ 水泥屋頂防水遮熱施工















► 牆角反摺鋁壓條 & 道康寧 #798 防水膠













► 防水底層施工/牆體反摺熱融合，密實處理




❙ 熱像儀實測











• 改善前 水泥磁磚表面溫度: 40.6 °C













• 改善後 防水毯表面溫度: 22.2 °C

(因天候與環境因素，安裝工法不同，每一個案改善後溫度差不盡相同)

❙ 廠房隔熱.節能需求：

創立民國76年，正式成立“台灣控制閥股份有限公司”(簡稱台控)公司生產之產品用於石油、化工、化纖、發電廠、水力廠…等，為一控制用之閥類專業廠，產品暢銷國內外市埸，員工福利制度良好的精密製造業公司。富岡新建廠，整廠屋頂安裝熱盾隔熱，提供員工較舒適的工作環境。

台灣海島型天候，環境高溫潮濕，為改善廠房內悶熱情形，為提高工作效率，建廠規劃初期屋頂隔熱即列入重點，提供員工舒適的工作環境，降低空調設備的負載與節省維護成本。







❙ 安裝工法示意 :

C型鋼上_輻射柵欄系統特點：

1.熱盾_長期穩定的斷熱效果與高性能熱阻值,
是市售..其他隔熱材料達不到的

2.熱盾_獨特淋膜貼合,炫金表層,超強防腐蝕耐酸鹼,優異的耐候性能,結構紮實,不易破裂。

3.熱盾_鋪設在建築結構C型鋼上(浪板下) 一. 斷熱反射層 二. 隔音層，將屋頂熱能與噪音阻絕，大幅降低空調冷卻成本，達到節能減碳的效果。

4.結合鋼構屋頂防火半小時系統，阻隔熱幅射、傳導熱、熱對流，實現鋼構屋頂防火隔熱和節能。









〈熱盾隔熱隔音毯〉 隔熱/保溫/降噪/防水/節能  一次到位!〈不需後續再維護保養〉









台灣控制閥新建廠房
屋頂隔熱施工前/後
主廠房3棟_11000㎡  架設施工安全網
主廠區建置完成>>















￭同時具備..反射「輻射熱」阻隔「傳導熱」
￭絕佳「耐候、耐用性能」不需再維護









❙ 施工過程 :

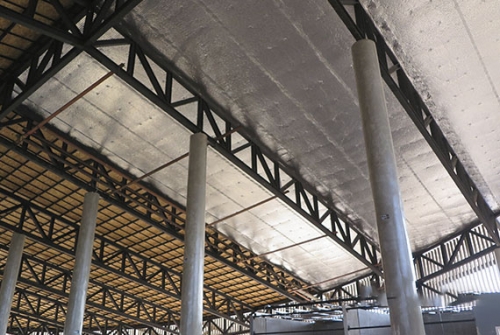

台灣控制閥_屋頂隔熱施工







隔熱毯重疊搭接使用配件支撐









隔熱毯重疊搭接使用雙面膠帶黏合







通風氣樓 屋頂隔熱









材料優勢

透過淋膜高溫層壓製程，
使隔熱材料擁有強韌保護表層+熱阻隔功能穩定及耐候性能卓越〪















獨家通過 :
澳洲規範 AS/NZS 1530.3 測試
隔熱､降噪､節能  一次到位,不需再維護保養!!







❙ 新建廠房隔熱-食品機械廠隔熱



在舊的廠房結構中，因為屋頂為二合一發泡浪板並不具有隔熱的效果，導致廠房內部悶熱不已。

藉擴廠之時，於新的屋頂上鋪設「熱盾」阻隔熱源進入，讓室內溫度不會升高，達到隔熱.節能的效果!






❙ 新建廠房隔熱-C型鋼上隔熱示意圖











熱盾 新建工程_輻射柵欄系統特點：

1.熱盾_鋪設在建築物屋頂形成 一. 斷熱反射層 二. 防水層，將熱能阻絕在建築物之外，大幅降低空調冷卻成本，達到節能減碳的效果。

2.通過美國與歐盟及亞洲等多國實驗室認證，獲得國際綠建築委員會認可，廣泛的受到建築師和專業設計人士的肯定，為建築物提供隔熱、節能、減碳、環保舒適環境。

3.熱盾_獨特淋膜貼合,超強防腐蝕耐酸鹼,優異的耐候性能,結構紮實,不易破裂。

4.結合鋼構屋頂防火半小時系統，阻隔熱幅射、傳導熱、熱對流，實現鋼構屋頂防火隔熱和節能。








❙ 新建廠房隔熱施工過程















► 具抗腐蝕酸鹼、抗電磁波，對鐵皮屋鐵材的抗銹和防謢等特性，提供穩定的隔熱性能。





► 無毒_無致癌物_安全又環保，長期高溫的環境下不會脆化分層，不會分解出有害化學物質








❙ 熱像儀檢測

Before  二合一發泡屋頂  改善前 平均溫度49℃













After  鋪設「熱盾」改善後 平均溫度 32℃













由建築物內部測試，阻隔熱輻射&熱傳導的效益。
改善前，平均溫度 49℃
改善後，平均溫度 32℃

鐵皮屋頂改善溫度17℃

(因天候與環境因素，安裝工法不同，每一個案改善後溫度差不盡相同)

❙ 廠房隔熱-包裝廠隔熱



位於台中的包裝大廠。包裝廠房&辦公室，最需要涼爽舒適的環境，提供給員工工作，提高工作效率 ;與穩定的溫度，保持印製設備與材料維持一定的產出品質。

新廠建設初期時儘管用到3in1浪板，鐵皮屋還是有悶熱問題，即規劃整廠隔熱、保溫選用「熱盾」。










❙ 鐵皮屋下隔熱安裝工法



C型鋼下隔熱施工_輻射柵欄系統特點：







1.獨特保護表層 : 在工業廠房屋頂下材料外露，金色淋膜層增強純鋁箔韌性、
更耐用、隔熱更穩定。
2.高性能熱阻隔 : 來自獨家通過ASTM C1263-95「熱穩定性 Thermal Integrity Test」90天
3.不間斷高低溫差衝擊>老化耐候測試，
無老化、無開裂、無分層…
強韌材質確保穩定隔熱性能。






❙ 鐵皮屋下隔熱施工過程









► 於型鋼下滿鋪，隔絕屋頂熱源與熱橋













► 通過澳洲獨立實驗室認證，獲得國際綠建築委員會認可，廣泛的受到國際建築師和專業設計人士的肯定，為建築物提供持久的舒適環境，熱盾使用壽命長達25年以上。







► 屋頂隔熱施工完成，整體平整亮麗



















► 獨特淋膜炫金表層，超強耐酸鹼，優異的耐候性能，
不為囓齒動物和昆蟲提供築巢介質。







► 經過獨特化學處理的編織鋁箔材料，
有優良結構張力具備抗磨、耐拉扯、有韌度等特性，
具抗腐蝕酸鹼、抗電磁波，
對鐵皮屋鐵材的抗銹和防謢等特性，
提供穩定的隔熱性能。



















►熱盾隔熱節毯 安裝在空調箱上, 隔絕屋頂熱傳導,
封管不再損耗節能減碳









熱盾材料通過NATA認可實驗室
「澳洲標準AS/NZS 1530.3-1999」
建築材料阻燃測試包含 :
點燃性指數、火焰傳播指數、熱釋放指數及發煙指數 Index:0

於夾層中防止火焰持續蔓延 ►










❙ 施工前/後熱像儀實測






























❙ 隔熱效益分析

改善後溫度測試，由建築物內部測試，阻隔熱輻射&熱傳導的效益。
改善前，屋頂平均溫度 47.5℃
鋪設「熱盾隔熱隔音毯」改善後，屋頂平均溫度 33.5℃

改善後屋頂內部溫度差 14℃

(因天候與環境因素，安裝工法不同，每一個案改善後溫度差不盡相同)

❙ 商業建築隔熱







鋼構屋頂使用OSB板+鋼瓦

熱盾在屋頂型鋼下阻隔所有屋頂熱源與熱橋，
同時降低屋面共振噪音















專利獨特的抗撕裂編織網

不為囓齒動物和昆蟲提供築巢介質
與針對囓齒動物和昆蟲抗性，
符合AS / NZS 4859.1標準〭







耐候性良好

隔熱材料安裝於屋頂內部環境是外露時，
隔熱材料要可承受長期高溫衝擊考驗、有良好耐候能。
不因材料產生鋁箔脆化、剝落、分層…
進而失去隔熱的功能。









❙ 商業建築隔熱施工

熱盾在大面積廠房屋頂隔熱改善有豐富經驗，通過用心與專業整合協作，能夠為客戶帶來更完善的建築隔熱節能成效.

熱盾"施工品質 來自對細節重視" 重視施工細節創造材料效益與耐用價值，一次到位,不需再維護保養
